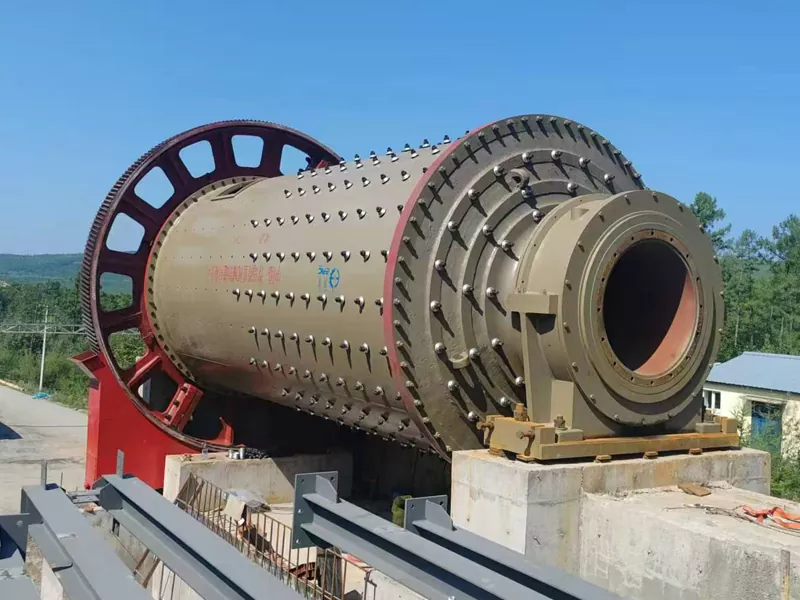

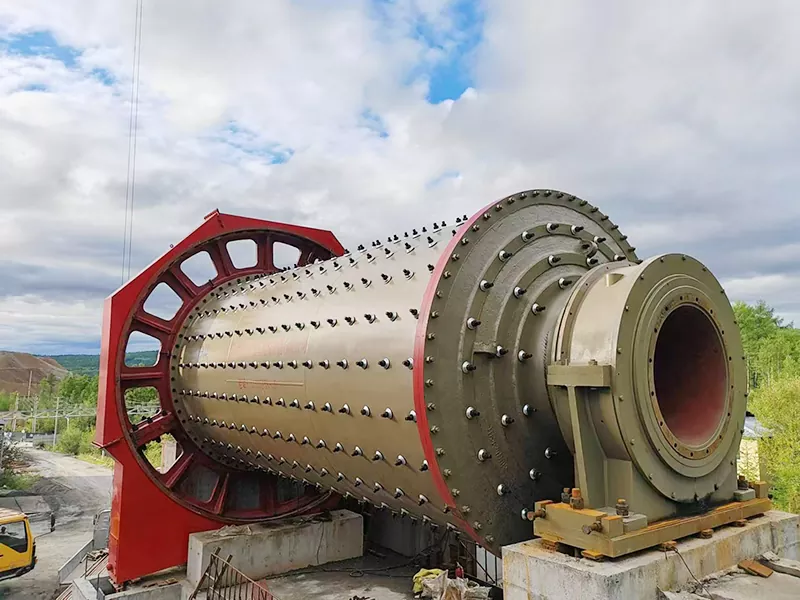

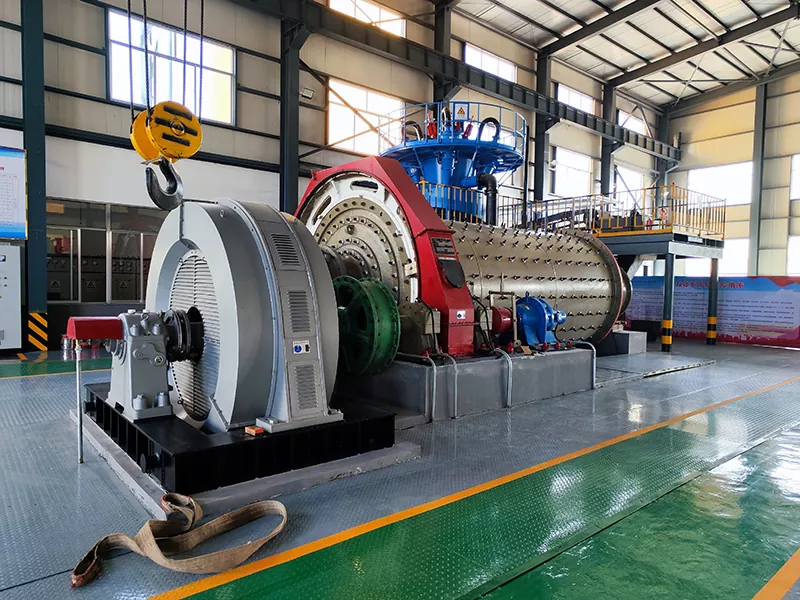

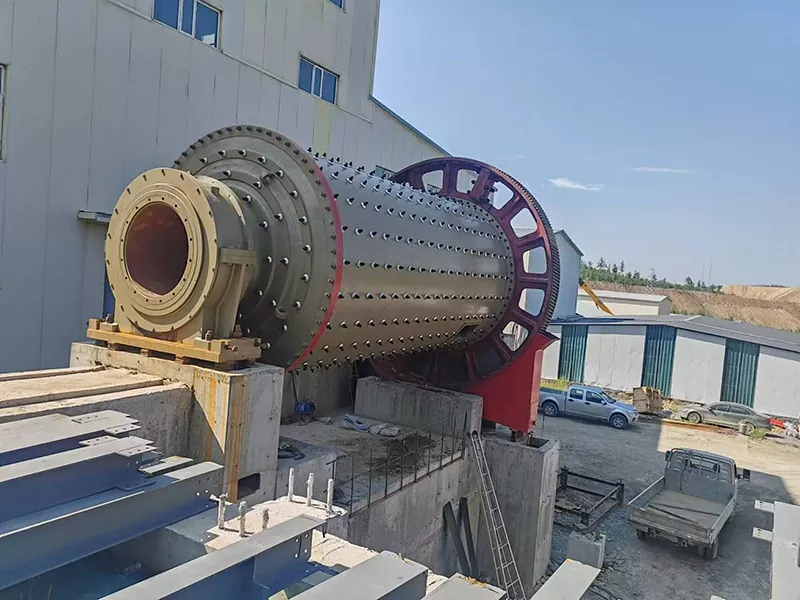

Moinho de bolas com grelha de economia de energia

O moinho de bolas com grelha para economia de energia é fornecido por um fabricante profissional -ÉPICO, oferecendo uma solução confiável e de alto desempenho para moagem de minérios grossos. Sendo um dos principais produtos de exportação, este moinho de bolas integra tecnologia avançada, eficiência energética e construção robusta para atender às demandas modernas de processamento mineral.

Parâmetro do produto

Por que escolher nosso moinho de bolas de grelha？

Aplicativos

· Moagem de minério grosso em operações de mineração de ouro, cobre, ferro e outras operações de mineração não ferrosas e ferrosas.

· Adequado para plantas de processamento mineral em grande escala que exigem alto rendimento e tamanho de partícula consistente.

· Usado em processos de moagem úmida e seca para maior flexibilidade e eficiência.

Como funciona o moinho de bolas de grelha

O moinho de bolas EPIC Grate gira lentamente através de um dispositivo de transmissão. O material é alimentado pela extremidade de alimentação do cilindro. No interior, esferas de aço impactam o material e auxiliam no autodesbaste. A alimentação contínua conduz o material em direção à extremidade de descarga. Uma placa de grade força o minério para fora enquanto evita a descarga das esferas de aço, garantindo o mínimo de moagem excessiva. Os rolamentos em ambas as extremidades substituem os rolamentos deslizantes, reduzindo significativamente o consumo de energia.

Principais recursos em operação:

1. O revestimento anular ranhurado maximiza a superfície de contato do minério esférico, melhorando a eficiência da moagem.

2. Os grandes rolamentos autocompensadores de rolos de duas carreiras reduzem a resistência e o atrito de inicialização.

3. A lubrificação por névoa de óleo garante uma operação contínua e confiável das engrenagens.

4. Projetado para grande capacidade de produção, até 160t/h.

5. Instalação flexível: unidades pequenas (<2,1 m de diâmetro) adotam uma estrutura integral para construção civil conveniente.

Vantagens de economia de energia

· Efeito de moagem otimizado:

Os revestimentos corrugados levantam o material, melhorando a moagem e reduzindo a energia.

· Custos operacionais mais baixos:

Os rolamentos do moinho de bolas com grelha com economia de energia reduzem o atrito, economizando de 20 a 30% de energia.

· Maior produtividade:

Grandes portas de descarga e retificação excessiva controlada melhoram a produção.

· De fácil manutenção:

A lubrificação por névoa de óleo e os componentes modulares simplificam a manutenção.

Comparação com alternativas de mercado

· O design de economia de energia do EPIC supera o desempenho dos moinhos de bolas tradicionais, minimizando o excesso de moagem.

· As exportações globais demonstram a adaptabilidade e o desempenho do produto em diversos tipos de minerais.

· Opções personalizáveis ​​para necessidades específicas do projeto permitem controle preciso do tamanho das partículas e da eficiência da moagem.

Caso de projeto

Uma planta de processamento mineral no Sudeste Asiático precisava de uma solução confiável de moagem para minério de ouro grosso. O moinho de transbordamento existente estava triturando demais o material, causando alto consumo de energia e tamanho de partícula inconsistente. Eles escolheram o moinho de bolas Grate da EPIC para substituí-lo.

Verificação no local

Antes do embarque, a equipe técnica do cliente visitou a fábrica da EPIC em Qingdao para inspecionar a fábrica. Eles se concentraram em três coisas: o sistema de descarga da placa de grelha (para confirmar que evita que as esferas de aço escapem enquanto permite a passagem do minério grosso), a instalação do revestimento anular ranhurado (para verificar a superfície de contato bola-minério) e o sistema de lubrificação por névoa de óleo na engrenagem circunferencial e nos rolamentos principais. A equipe também analisou a qualidade da soldagem no cilindro e a tolerância de montagem dos grandes rolamentos autocompensadores de rolos de duas carreiras.

Resultado

Após a aceitação, o moinho foi enviado e comissionado no local. O cliente relatou operação estável, tamanho de partícula de descarga consistente e uma redução mensurável no consumo de energia em comparação com seu moinho de transbordamento anterior. O projeto confirmou que, para moagem de minério grosso, o projeto de descarga da grelha minimiza a moagem excessiva e melhora a eficiência geral do circuito.

Por que escolher a ÉPICO

1. Especializado em equipamentos de moagem grossa

ÉPICOfabrica moinhos desde 1988, com uma linha de produtos que abrange moinhos de bolas de grelha, moinhos de bolas de transbordamento, moinhos autógenos, moinhos de barras e moinhos agitados. Para circuitos de moagem grossa, nossa equipe de engenharia entende como o método de descarga, o perfil do revestimento e o tipo de rolamento afetam a distribuição do tamanho das partículas e o consumo de energia — e configuramos cada moinho adequadamente.

2. Tecnologia de rolamentos construída internamente

Nosso moinho de bolas com grelha para economia de energia usa grandes rolamentos autocompensadores de rolos de duas carreiras em vez de rolamentos deslizantes. Este design não é um complemento; ele é projetado na estrutura do moinho desde o início, abrangendo a usinagem do assento do rolamento, o alinhamento do eixo e o roteamento da lubrificação. O resultado é um consumo de energia 20–30% menor e uma inicialização mais fácil.

3. Revestimento anular ranhurado - projetado, fundido e instalado pela ÉPICO

O revestimento anular ranhurado é produzido de acordo com os desenhos da própria EPIC e instalado em nossa oficina. Controlamos o perfil da ranhura, a dureza do material e a tolerância de ajuste, para que o revestimento proporcione contato bola-minério consistente e vida útil previsível. Revestimentos de reposição também estão disponíveis para serviço pós-venda.

4. Capacidade de produção em grande escala

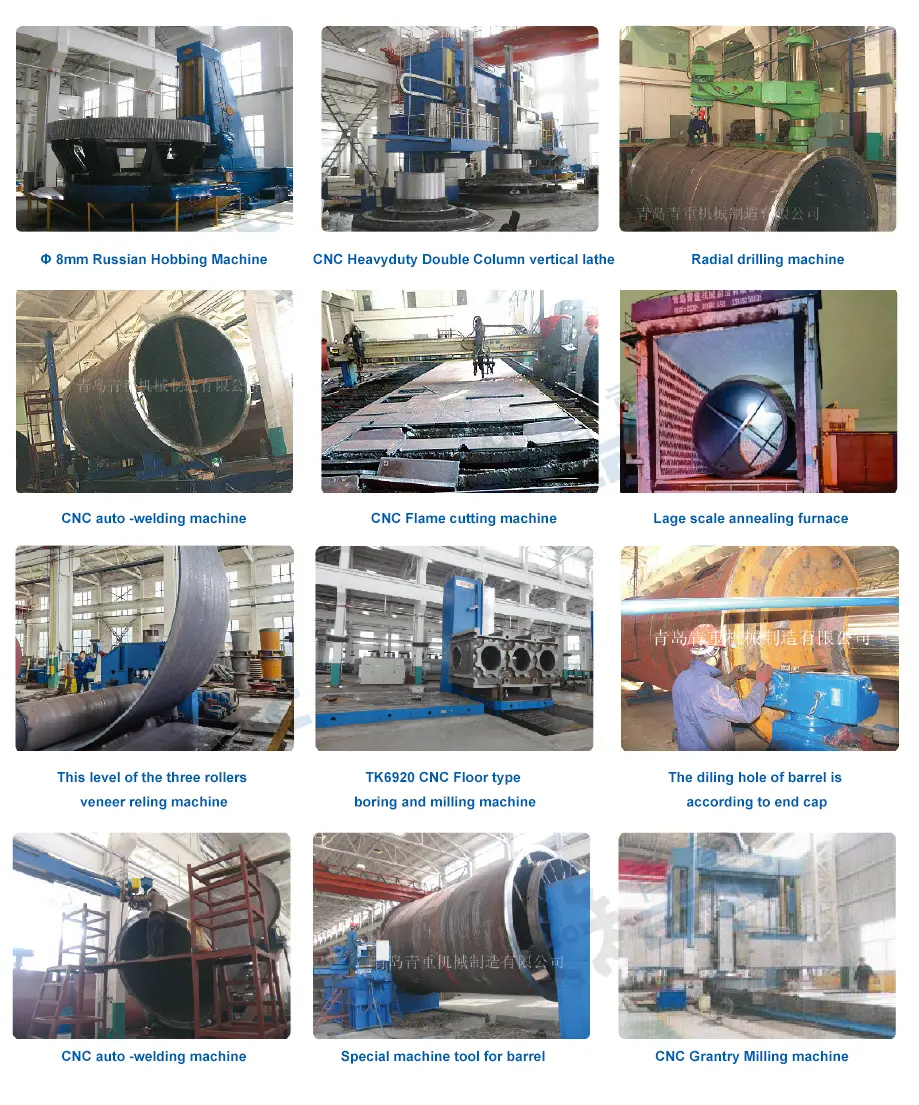

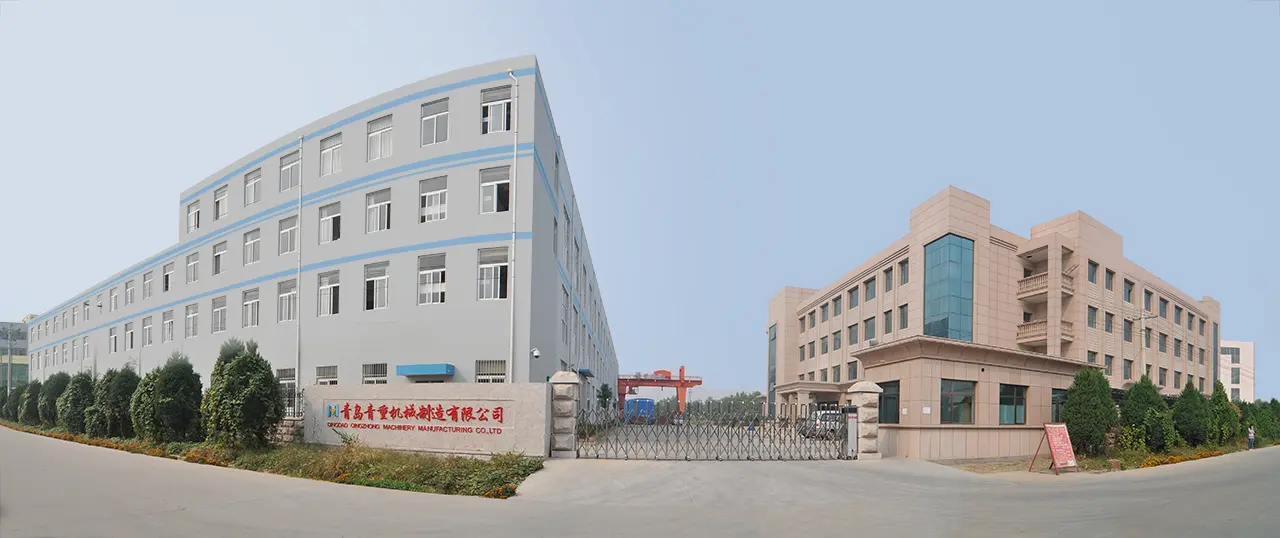

A base de produção da EPIC em Qingdao abrange fundição, usinagem, soldagem, montagem e testes. Moinhos de bolas de grelha com diâmetro de cilindro de até 5,5 m e potência do motor principal de 5.200 kW são fabricados internamente, com dados de capacidade de produção verificáveis ​​na fábrica.

5. Experiência em projetos no exterior

Os moinhos da EPIC são exportados para o Sudeste Asiático, América do Sul, África, Oriente Médio e Ásia Central. Nossas equipes técnicas e de negócios internacionais apoiam projetos no exterior, desde a seleção de modelos, personalização e inspeção de fábrica até orientação de instalação e manutenção de longo prazo.

6. Boas-vindas à inspeção de fábrica

Clientes estrangeiros são bem-vindos para visitar a fábrica da EPIC em Qingdao para inspecionar o sistema de descarga da placa de grelha, revestimento anular ranhurado, sistema de lubrificação por névoa de óleo, soldagem de cilindros e montagem de rolamentos antes do envio. As palestras técnicas abrangem tipo de minério, tamanho de alimentação, tamanho de partícula alvo, rendimento, orientação de instalação e manutenção de longo prazo.

7. Personalização para Circuitos de Moagem Grosseira

Cada projeto de moagem grossa possui diferentes características de minério, tamanho de alimentação e tamanho de partícula alvo. EPIC fornece configurações personalizadas que abrangem tamanho de cilindro, perfil de camisa, tipo de rolamento, configuração de acionamento, sistema de controle e design de porta de descarga, com base nos parâmetros do seu projeto.

8. Peças sobressalentes e suporte pós-venda

A EPIC fornece revestimentos, placas de grelha, rolamentos, engrenagens e outras peças de desgaste para toda a vida útil do moinho. Padrões personalizados são arquivados para novos pedidos. Clientes de longo prazo recebem atendimento prioritário em peças de reposição e suporte técnico.

Perguntas frequentes

Q1: Qual é a diferença entre um moinho de bolas de grelha e um moinho de bolas de transbordamento?

Um moinho de bolas de grelha descarrega o material através de uma placa de grelha na extremidade de descarga, que retém as bolas de aço enquanto deixa passar o minério grosso. Um moinho de bolas de transbordamento descarrega a polpa através de um eixo oco, dependendo do nível da polpa. Os moinhos de grelha são melhores para moagem grossa e reduzem a moagem excessiva; moinhos de transbordamento são melhores para moagem fina.

Q2: Para que é usado o moinho de bolas de grelha?

É utilizado para moagem de minério grosso em plantas de processamento mineral, especialmente ouro, cobre, ferro e outros minérios ferrosos e não ferrosos. É adequado para plantas de grande porte que necessitam de alto rendimento (até 160 t/h) e tamanho de partícula consistente, e funciona em circuitos de moagem úmida e seca.

Q3: Como a placa da grelha evita a descarga das esferas de aço?

A placa da grelha possui ranhuras menores que as esferas de aço, mas grandes o suficiente para a passagem das partículas de minério. À medida que o moinho gira, o minério é empurrado através das ranhuras pela alimentação contínua, enquanto as esferas de aço permanecem dentro do cilindro para posterior moagem. Este design minimiza o excesso de moagem e mantém o meio de moagem no moinho.

Q4: Qual é a faixa de capacidade do moinho de bolas de grelha da EPIC?

O modelo padrão suporta até 160 t/h. A EPIC também oferece modelos maiores para plantas de processamento mineral de alto rendimento. Para capacidade específica do projeto, envie-nos seu tipo de minério, tamanho de alimentação, tamanho de partícula alvo e produção necessária, e nossos engenheiros recomendarão o modelo certo.

Q5: Quanta energia o projeto do rolamento pode economizar?

Ao substituir os rolamentos deslizantes convencionais por grandes rolamentos autocompensadores de rolos de duas carreiras, o moinho reduz a resistência à partida e o atrito, reduzindo o consumo de energia em 20–30%. Também reduz o torque de partida, o que significa partidas mais suaves e menos estresse no motor e no sistema de transmissão.

Q6: O que é um revestimento anular ranhurado e por que isso é importante?

Um revestimento anular ranhurado é uma placa de revestimento corrugado instalada dentro do cilindro. Suas ranhuras aumentam a superfície de contato entre o meio de moagem e o minério e melhoram o levantamento do material dentro do moinho. Isso resulta em maior eficiência de moagem, melhor controle granulométrico e menor consumo de energia por tonelada de minério.

Q7: Qual é a diferença entre o moinho de bolas de grelha da EPIC e um moinho de bolas comum?

O moinho de bolas de grelha da EPIC usa rolamentos em vez de rolamentos deslizantes, um revestimento anular ranhurado em vez de um revestimento plano e um sistema de lubrificação por névoa de óleo em vez de lubrificação manual. Essas três mudanças proporcionam economia de energia de 20 a 30%, maior rendimento e menor manutenção em comparação com moinhos de bolas comuns.

Q8: O moinho pode ser personalizado para um tipo ou projeto específico de minério?

Sim. A EPIC fornece soluções personalizadas com base no tipo de minério, tamanho de alimentação, tamanho de partícula alvo, produtividade, altitude do local, fonte de alimentação e condições de instalação. As opções personalizadas incluem tamanho do cilindro, perfil da camisa, tipo de rolamento, configuração de acionamento e sistema de controle, além de orientação de instalação no local e suporte de manutenção de longo prazo.

Q9: Qual é o requisito de instalação para o moinho de bolas com grelha?

Para unidades com diâmetro de cilindro inferior a 2,1 m, o EPIC utiliza um design de estrutura integral que simplifica a construção civil e reduz o tempo de instalação. Para unidades maiores, é utilizada uma base separada. A EPIC fornece desenhos de instalação, orientação no local e suporte de comissionamento para projetos no exterior.

Q10: Qual é o prazo de entrega e como faço para obter uma cotação?

O prazo de entrega padrão é normalmente de 30 a 60 dias, dependendo do modelo e da quantidade do pedido. Para obter uma cotação, envie-nos seu tipo de minério, tamanho de alimentação, tamanho de partícula alvo, capacidade necessária (t/h), condições do local e fonte de alimentação. Nossa equipe de engenharia recomendará o modelo certo e fornecerá um orçamento completo.

Q11: Os clientes estrangeiros podem inspecionar a fábrica antes do envio?

Sim. A EPIC dá as boas-vindas aos clientes estrangeiros para visitarem sua base de produção em Qingdao para inspeção de fábrica no local e aceitação de equipamentos antes do envio. Os clientes podem revisar o sistema de descarga da placa da grelha, o revestimento anular ranhurado, o sistema de lubrificação por névoa de óleo, a soldagem do cilindro e a montagem do rolamento. As palestras técnicas abrangem tipo de minério, tamanho de alimentação, tamanho de partícula alvo, rendimento, orientação de instalação e manutenção de longo prazo.

Q12: Por que escolher o moinho de bolas de grelha da EPIC em vez de outros fornecedores?

A EPIC tem décadas de engenharia especializada em projetos de moinhos, utiliza materiais duráveis ​​e rigoroso controle de qualidade e fornece consultoria, orientação de instalação e serviço pós-venda. O moinho de bolas com grade economizadora de energia combina tecnologia de rolamento, design de revestimento anular ranhurado e lubrificação por névoa de óleo para proporcionar economia de energia de 20 a 30%, capacidade de até 160 t/h e desempenho confiável de longo prazo para moagem de minério grosso.

Resumo dos benefícios

· Moagem de alta eficiência com consumo de energia reduzido.

· Design robusto e durável para operação de longo prazo.

· Fácil manutenção e sistema de lubrificação confiável.

· Opções de dimensionamento flexíveis para atender aos requisitos operacionais.

· Escolha ideal para compradores globais que buscam equipamentos de processamento mineral econômicos e de alta qualidade.

O moinho de bolas EPIC Grate representa o culminar de tecnologia avançada de moagem, engenharia superior e experiência em exportação global. Seja atualizando plantas existentes ou construindo novas linhas de processamento mineral, este moinho de bolas garante produção máxima, eficiência energética e confiabilidade operacional a longo prazo.Bem-vindo a entrar em contato conosco!
